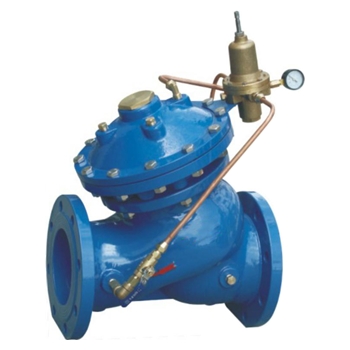

YX741X可調式減壓穩壓閥
品牌：三精閥門
產品型號：YX741X
連接方式：法蘭
結構方式：隔膜式
驅動方式：手動
產品口徑：50～1000mm
公稱壓力：1.0mpa～2.5MPa
閥體材質：鑄鐵、鑄鋼、不銹鋼
YX741X可調式減壓穩壓閥產品概述
YA741X可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，將進口壓力減至某一需要的出口壓力的特種閥門。該閥門依靠本身能量使出口壓力保持穩定在設定植，即出口壓力不因進口壓力及流量的變化而變化，并且閥門控制系統的進口處裝有一個自清潔濾網，利用利用體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長。
YX741X可調式減壓穩壓閥產品特點
YX741X 可調式減壓穩壓閥能夠控制閥門的固定出口壓力，使閥門的出口壓力不受進口壓力以及流量的變化影響，減壓效果可靠；且只需調節先導閥的調節螺釘，就能獲得精確穩定的出口壓力。
YX741X可調式減壓穩壓閥的工作原理
YX741X可調式減壓穩壓閥的主要零件材料
|
名稱 |
閥體 |
閥蓋 |
閘瓣 |
隔膜座 |
閥桿 |
隔膜 |
|
材料 |
HT200 QT450 |
HT200 QT450 |
HT200 QT450 |
HT200 QT450 |
2Cr13 |
腈綸簾線襯丁晴膠 |
YX741X可調式減壓穩壓閥主要技術參數
|
公稱壓力 （MPa） |
試驗壓力（MPa） |
可調式減壓穩壓閥調壓范圍 |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
0.05～0.8 MPa 0.12～1.4 MPa 0.12～1.6 MPa |
≤80℃ |
水 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
YX741X可調式減壓穩壓閥主要連接尺寸
|
公稱通徑 (mm) |
可調式減壓穩壓閥尺 寸(mm) |
|
|
L |
H |
|
|
50 |
205 |
300 |
|
65 |
216 |
337 |
|
80 |
250 |
467 |
|
100 |
320 |
520 |
|
125 |
365 |
580 |
|
150 |
415 |
640 |
|
200 |
500 |
778 |
|
250 |
605 |
889 |
|
300 |
698 |
1010 |
|
350 |
787 |
1037 |
|
400 |
914 |
1264 |
|
450 |
978 |
1294 |
|
500 |
978 |
1324 |
|
600 |
1200 |
1600 |
|
700 |
1450 |
1750 |
|
800 |
1560 |
1900 |
|
900 |
1800 |
2100 |
|
1000 |
2000 |
2400 |
