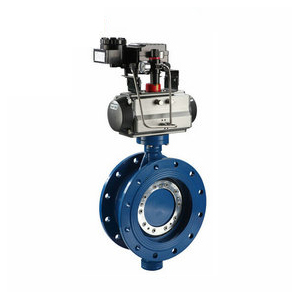

D671X氣動調節蝶閥

品牌：三精閥門

閥門型號：D671X，D641X，D673H，D643H

通徑規格：DN50～DN1200

結構形式：中線型，三偏心(對夾式，法蘭)

閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN10、PN16、PN25、PN40

適用溫度：-40℃～450℃

應用范圍：氣體、水、蒸氣、油品、酸類腐蝕性等

產品特點：實現對介質流量、壓力、溫度等參數的調節控制

下一個產品：D643H氣動三偏心蝶閥

上一個產品：PQ640F氣動偏心半球閥

分享到：

三精閥門 D671X氣動調節蝶閥可定制

氣動調節蝶閥概述

氣動調節蝶閥是利用氣源驅動來調節碟板開度，從而控制介質流量大小的可調節型氣動蝶閥，主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成。氣動調節蝶閥根據自動化系統中閥門定位器輸入4-20MA的信號后，通過0.4-0.7MPa進氣來調節閥門的開度大小，從而實現對管道中介質流量、壓力、溫度和液位等工藝參數的比例式精確調節，是調節流量和截斷流體的最佳裝置。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封)，以滿足于不同的使用要求，廣泛應用于化工、環保、空氣、水、燃氣、蒸汽及含有腐蝕性介質的管道上。

氣動調節蝶閥原理

D671X氣動蝶閥執行機構分為單作用和雙作用原理，也就是常見的氣動開關蝶閥和氣動調節蝶閥。單作用為氣關彈簧復位式和氣開彈簧自動歸位，單作用適用于要求常開或常閉的場所。雙作用為氣開氣關式，開啟和關閉都需要氣源壓力，而調節型氣動蝶閥應當選用雙作用方式。

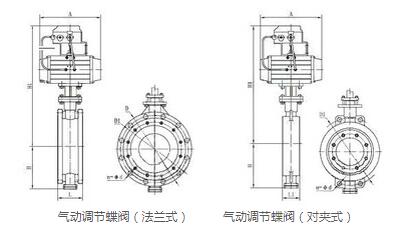

氣動調節蝶閥技術參數

公稱通徑	DN50～DN1200(mm)
壓力等級	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭、對夾式連接
密封形式	軟密封或金屬硬密封
驅動方式	氣源驅動,壓縮空氣4～7bar(可帶手輪)
動作范圍	0～90°
閥體材質	碳鋼、不銹鋼304、不銹鋼316
工作場合	水、蒸氣、油品、酸類腐蝕性等(高溫場合)
溫度范圍	軟密封：-29℃～180℃ 硬密封：-40℃～550℃
控制方式	裝配閥門定位器，智能調節型(4～20mA模擬量信號)
