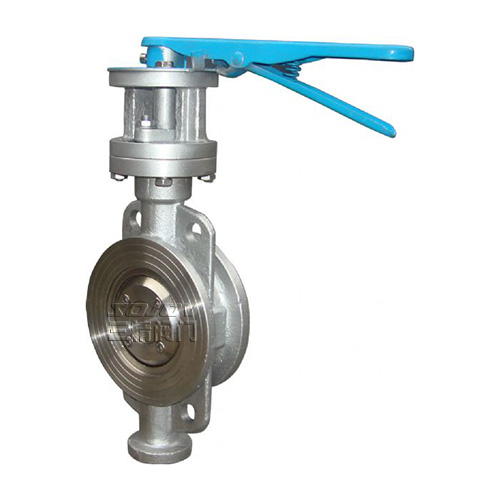

D73H對夾式不銹鋼硬密封蝶閥
D73H對夾式不銹鋼硬密封蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截?cái)嗔黧w最佳裝置
D73H型手動對夾式硬密封蝶閥概述：
三精蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截?cái)嗔黧w最佳裝置。
|
硬密封蝶閥 型號：D73H |
硬密封蝶閥 公稱通徑：50MM-150MM |
硬密封蝶閥 使用壓力：1.6MPA -2.5MPA |
|
硬密封蝶閥 連接方式：對夾式 |
硬密封蝶閥 形式： 手動 |
硬密封蝶閥 主要功能：起開關作用 |
|
硬密封蝶閥 使用介質：水 油品 蒸汽 |
硬密封蝶閥 材質：鑄鋼 不銹鋼 |
硬密封蝶閥 標準：機械部標準或定做非標 |
硬密封蝶閥結構特點：
1、本蝶閥及吸收，消化國外技術，并結合國內用戶意見和產品中積累的經驗而精心研制的新一代產品。
2、采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；
3、結構獨特，操作靈活、省力、方便、使用壽命長；
4、耐高溫、耐腐蝕、耐磨損的三維偏心。
硬密封蝶閥主要技術參數
| 公稱通徑 |
|
||||||
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | ||
|
試驗壓力
PS(MPa) |
強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | ||
| 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | |||
| 適用介質 |
水、蒸汽、油品、酸類腐蝕性等
|
||||||
| 適用溫度 |
-40℃-600℃
|
||||||
硬密封蝶閥主要零部件材料
| 名稱 | 材 料 |
| 閥體 | 鑄鋼、不銹鋼、鉻鉬鋼 |
|
蝶板
|
鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 密封圈 |
不銹鋼、聚內脂、抗磨材料、氟塑料
|
| 填料 |
柔性石墨
|
硬密封蝶閥連接尺寸(1、P、R)
| 通徑DN | L | D1 | D2 | Z-φd | H | HO | D | L2 | Wt/Kgs |
| 50 | 43 | 125 | 99 | 4-18 | 105 | 350 | 90° | 280 | 9 |
| 65 | 46 | 145 | 118 | 4-18 | 115 | 370 | 90° | 280 | 11 |
| 80 | 49 | 160 | 132 | 8-18 | 125 | 380 | 45° | 280 | 15 |
| 100 | 56 | 180 | 155 | 8-18 | 140 | 420 | 45° | 280 | 18 |
| 125 | 64 | 210 | 185 | 8-18 | 170 | 470 | 45° | 330 | 22 |
| 150 | 70 | 240 | 210 | 8-23 | 180 | 500 | 45° | 330 | 25 |
硬密封蝶閥連接尺寸(1、P、R)
| 通徑DN | L | D1 | D2 | Z-φd | H | HO | D | L2 | Wt/Kgs |
| 50 | 43 | 125 | 99 | 4-18 | 105 | 350 | 90° | 280 | 10 |
| 65 | 46 | 145 | 118 | 4-18 | 115 | 370 | 90° | 280 | 12 |
| 80 | 49 | 160 | 132 | 8-18 | 125 | 380 | 45° | 280 | 16 |
| 100 | 56 | 180 | 155 | 8-18 | 140 | 420 | 45° | 280 | 20 |
| 125 | 64 | 210 | 185 | 8-18 | 170 | 470 | 45° | 330 | 24 |
| 150 | 70 | 240 | 210 | 8-23 | 180 | 500 | 45° | 330 | 27 |
