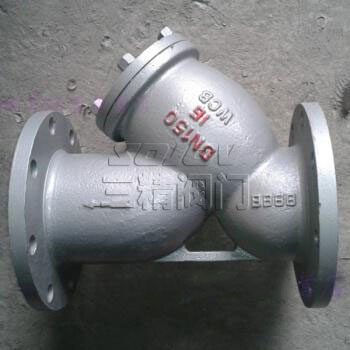

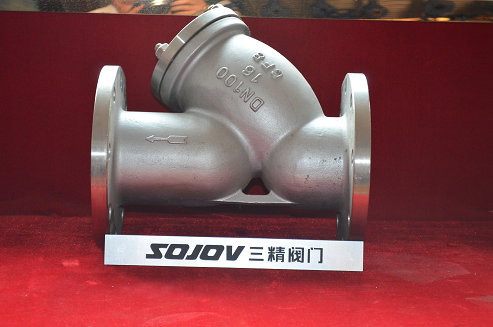

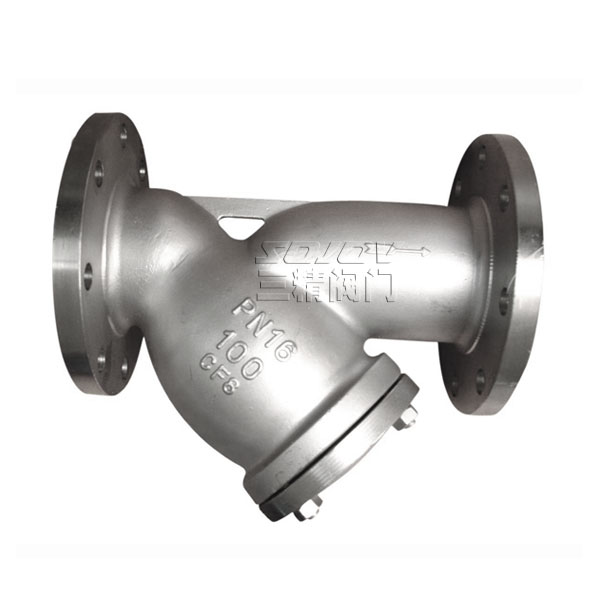

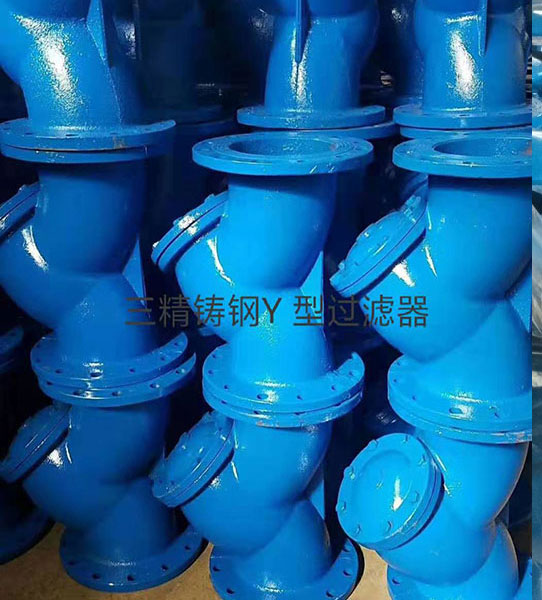

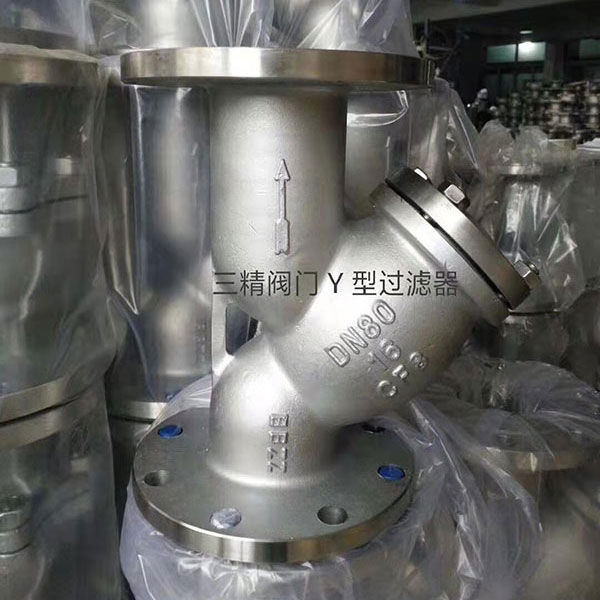

Y型過濾器
Y型過濾器概述
Y型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。
Y型過濾器工作原理
Y型過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
Y型過濾器產品用途
Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和堵塞。
Y型過濾器產品特點
Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器�？砂从脩粢笾谱鳛V網
Y型過濾器零件材料：
| 殼體材質 | 碳鋼WCB、 黃銅B62 | 不銹鋼304、316、316L |
| 濾框?yàn)V網材質 | 不銹鋼304、316、316L | |
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
| 防爆級別 | BS5501: IIA、IIB、IIC | |
| 環境溫度（℃） | -30~380 | -80~450 |
| 公稱壓力（MPa） | 0.6~5.0（150Lb~600Lb） | |
| 過濾精度（目/in） | 10~300 | |
Y型過濾器連接尺寸：
| 通徑DN | L | D | D1 | D2 | B | f | n-φ |
| 15 | 140 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-φ14 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
| 32 | 180 | 135 | 100 | 78 | 16 | 3 | 4-φ18 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-φ18 |
| 50 | 220 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
| 65 | 260 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 |
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 |
| 125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-φ18 |
| 150 | 450 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
| 200 | 500 | 335 | 295 | 265 | 26 | 3 | 12-φ23 |
| 250 | 550 | 405 | 355 | 320 | 30 | 3 | 12-φ25 |
| 300 | 580 | 460 | 410 | 375 | 30 | 4 | 12-φ25 |
| 350 | 760 | 520 | 470 | 435 | 34 | 4 | 16-φ25 |
| 400 | 800 | 580 | 525 | 485 | 36 | 4 | 16-φ30 |
| 450 | 900 | 640 | 585 | 535 | 44 | 4 | 20-φ30 |
三精公司訂貨須知：
一、①Y型過濾器產品名稱與型號②Y型過濾器口徑③Y型過濾器是否帶附件以便我們的為您正確選型④Y型過濾器的使用壓力⑤Y型過濾器的使用介質的溫度。二、若已經由設計單位選定三精公司的Y型過濾器型號，請按Y型過濾器型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。感謝您訪問我們的網站【http://www.glpl.com.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
