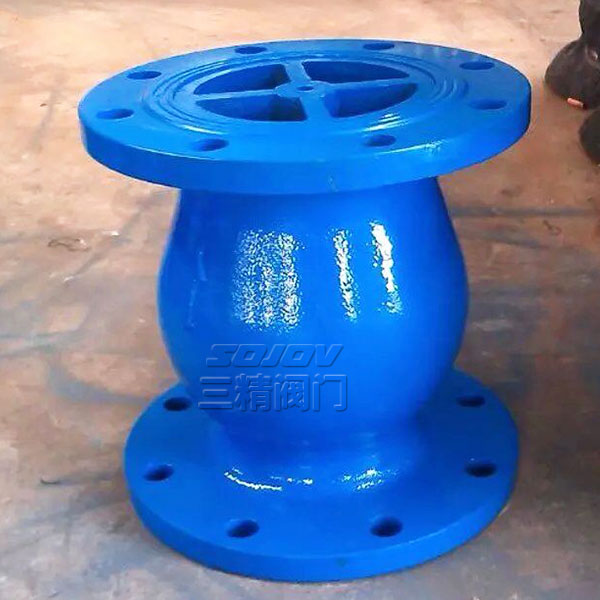

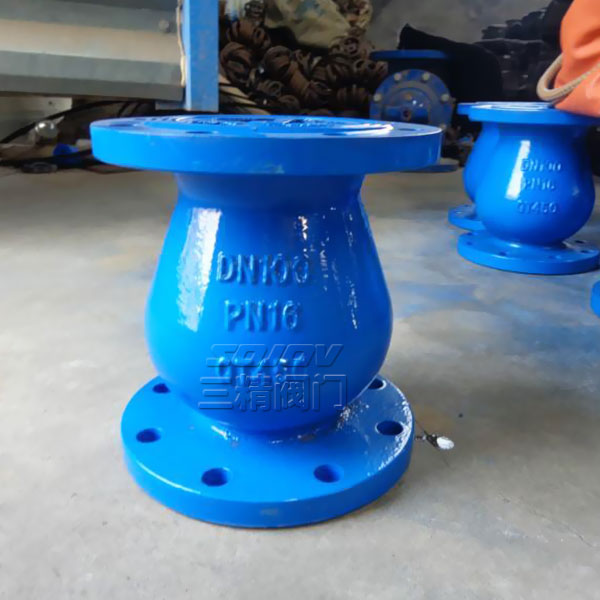

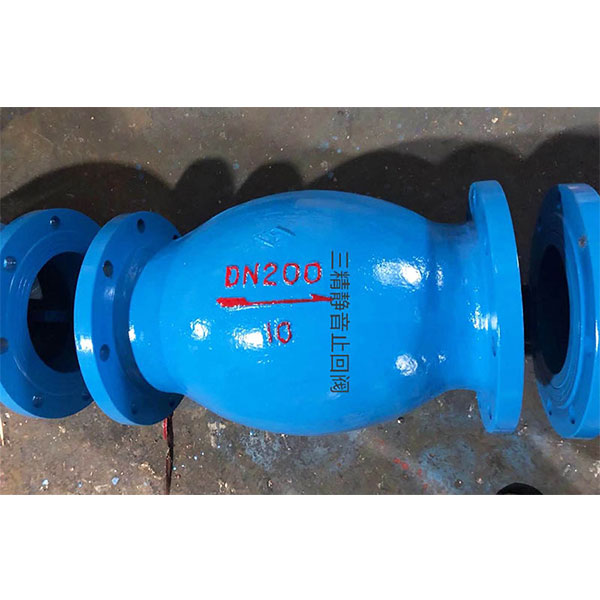

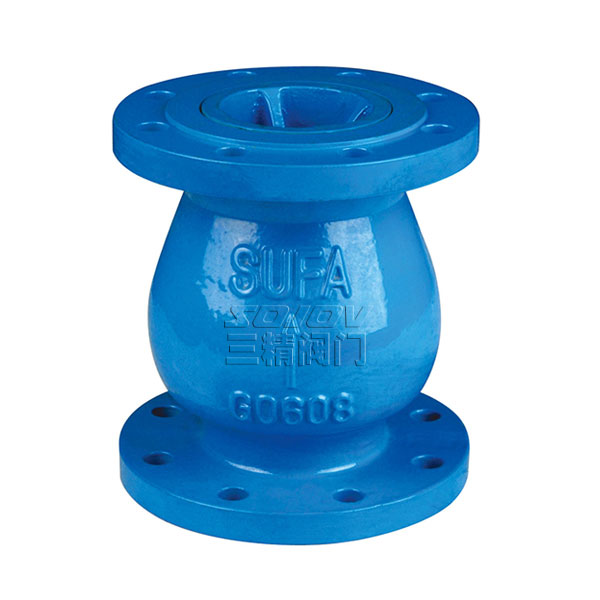

HC42X靜音式止回閥

HC42X靜音式止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。

下一個產品：H42Y升降式高壓止回閥

上一個產品：H72Y對夾式高壓止回閥

分享到：

三精閥門 HC42X靜音式止回閥可定制

HC42X靜音式止回閥概述

該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。

HC42X靜音式止回閥主要技術參數

公稱壓力	1.0	1.6	2.5
最高一作壓力	1.0	1.6	2.5
密封試驗壓力	1.1	1.76	2.75
殼體試驗壓力	1.5	2.4	3.75
適用介質	水
介質溫度	X＜80℃， T≤150℃， H≤200℃

HC42X靜音式止回閥主要外形尺寸

公稱通徑	L
50	120
65	150
80	180
100	240
125	300
150	350
200	450
250	500
300	550
350	572
400	600
450	650
500	700

HC42X靜音式止回閥主要零件材料

零件名稱	材料
閥體、導流體	鑄鐵、鑄鋼
閥座、軸瓦、閥瓣、軸	青銅或不銹鋼
彈簧	不銹鋼
