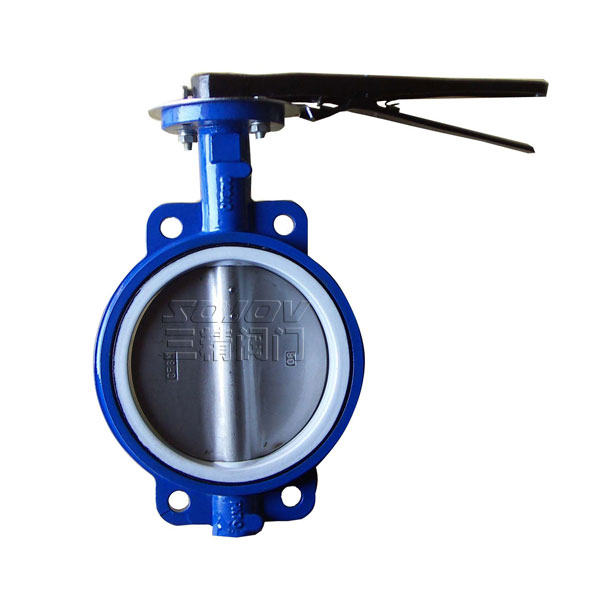

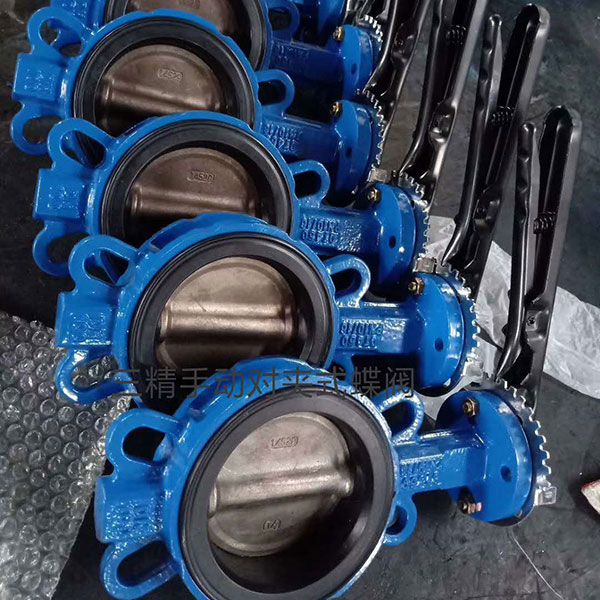

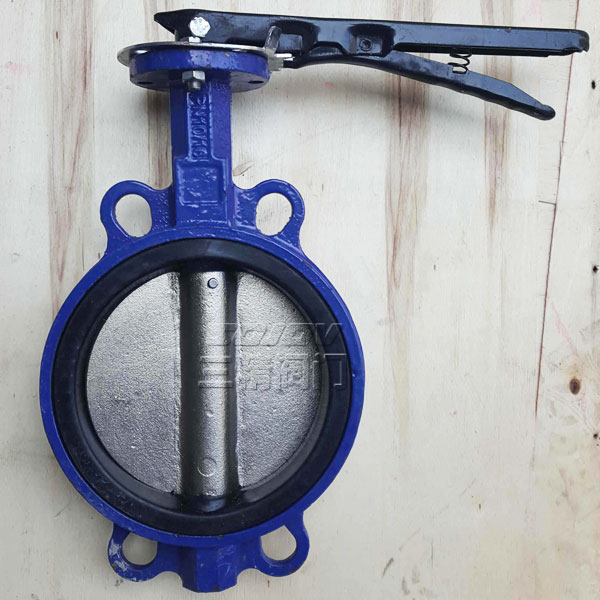

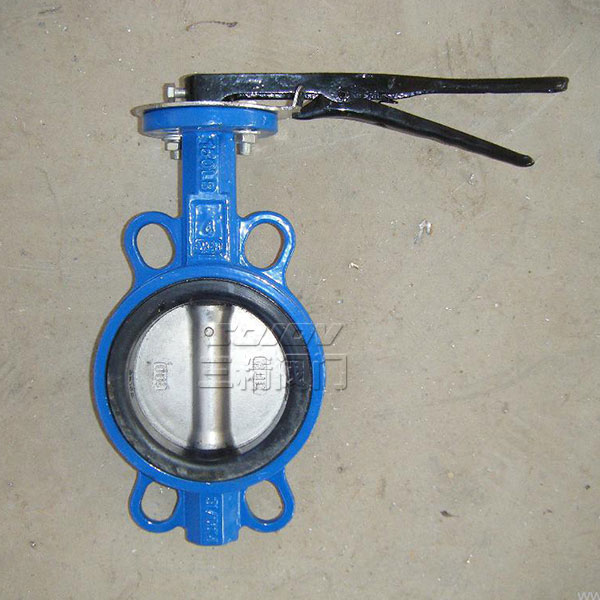

D71X手動對夾式軟密封蝶閥
D71X/J手動對夾式軟密封蝶閥特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
|
軟密封蝶閥 型號：D71X |
軟密封蝶閥 公稱通徑：50MM-250MM |
軟密封蝶閥 使用壓力：1.0MPA -1.6MPA |
|
軟密封蝶閥 連接方式：對夾式 |
軟密封蝶閥 形式： 手動 |
軟密封蝶閥 主要功能：起開關作用 |
|
軟密封蝶閥 使用介質：水工業管道 |
軟密封蝶閥 材質：鑄鐵 鑄鋼 |
軟密封蝶閥 標準：機械部標準或定做非標 |
D71X手動對夾式軟密封蝶閥尺寸表
|
公稱通徑（DN） |
L |
D |
D1 |
Z-Φd |
H |
H0 |
A |
B |
|
25 |
43 |
|
85 |
4-14 |
|
|
|
|
|
32 |
43 |
|
100 |
4-18 |
|
|
|
|
|
40 |
43 |
|
110 |
4-18 |
|
220 |
|
|
|
50 |
43 |
|
125 |
4-18 |
63 |
235 |
270 |
65 |
|
65 |
46 |
165 |
145 |
4-18 |
70 |
250 |
270 |
65 |
|
80 |
46 |
185 |
160 |
8-18 |
83 |
275 |
270 |
65 |
|
100 |
52 |
200 |
180 |
8-18 |
105 |
316 |
270 |
65 |
|
125 |
56 |
220 |
210 |
8-18 |
115 |
340 |
310 |
65 |
|
150 |
56 |
285 |
240 |
8-22 |
137 |
376 |
310 |
65 |
|
200 |
200 |
340 |
295 |
8-22 |
164 |
472 |
365 |
90 |
|
公稱通徑 |
L |
D |
D1 |
Z-d |
H |
H0 |
A |
B |
D0 |
|
50 |
43 |
165 |
125 |
4-18 |
63 |
306 |
193 |
125 |
150 |
|
65 |
46 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
150 |
|
80 |
46 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
150 |
|
100 |
52 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
150 |
|
125 |
56 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
150 |
|
150 |
56 |
285 |
240 |
8-22 |
137 |
447 |
193 |
125 |
150 |
|
200 |
60 |
340 |
295 |
8-22 |
164 |
572 |
283 |
165 |
220 |
|
250 |
68 |
395 |
350 |
12-22 |
206 |
646 |
283 |
165 |
220 |
|
300 |
78 |
445 |
440 |
12-22 |
230 |
738 |
334 |
175 |
280 |
|
350 |
78 |
505 |
460 |
16-22 |
248 |
761 |
334 |
175 |
280 |
|
400 |
102 |
565 |
515 |
16-26 |
289 |
877 |
425 |
210 |
320 |
|
450 |
114 |
615 |
565 |
20-26 |
320 |
938 |
425 |
210 |
320 |
|
500 |
127 |
670 |
620 |
20-26 |
343 |
993 |
425 |
210 |
320 |
|
600 |
154 |
780 |
725 |
20-30 |
413 |
1131 |
425 |
210 |
320 |
|
700 |
165 |
895 |
840 |
24-30 |
478 |
1476 |
620 |
320 |
400 |
|
800 |
190 |
1015 |
950 |
34-33 |
525 |
1533 |
620 |
320 |
400 |
|
900 |
203 |
1115 |
1050 |
28-33 |
585 |
1655 |
620 |
320 |
400 |
|
1000 |
216 |
1230 |
1160 |
28-36 |
640 |
1765 |
620 |
400 |
400 |
|
1200 |
254 |
1455 |
1380 |
32-39 |
755 |
1995 |
620 |
400 |
400 |
蝶閥訂貨主要事項：
蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.glpl.com.cn】
