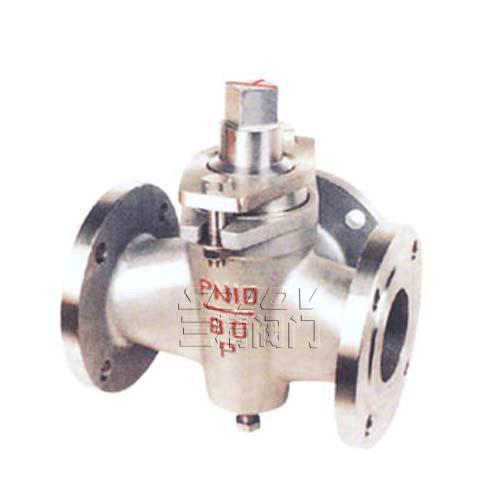

X44W三通鑄鋼旋塞閥
三通法蘭鑄鋼旋塞閥產品概述：
X44W、X44T三通法蘭旋塞閥通過壓緊填料，使塞子和塞體密封面壓緊，密封等級較高，冠環鑄鋼三通旋塞閥大量集中用于中、低壓管路。主要閥體材質有鑄鐵、鑄鋼、不銹鋼、銅等可適應不同管路情況。
三通鑄鋼旋塞閥型號壓力
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） |
|
|
殼體 |
密封 |
||||
|
X44W-1.0C |
1.0 |
1.5 |
1.1 |
煤氣、油品 |
≤200 |
三通鑄鋼旋塞閥外型尺寸
|
公稱壓力 |
公稱通徑 |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
z-φd |
□s |
h |
H |
||
|
1.0 |
25 |
145 |
115 |
85 |
56 |
4╳φ14 |
17 |
38 |
133 |
|
32 |
170 |
135 |
100 |
78 |
4╳φ18 |
18 |
45 |
152 |
|
|
40 |
180 |
145 |
110 |
85 |
4╳φ18 |
24 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4╳φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
4╳φ18 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
4╳φ18 |
40 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8╳φ18 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8╳φ18 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8╳φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
8╳φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8╳φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
8╳φ23 |
100 |
263 |
760 |
|
三通鑄鋼旋塞閥的主要零件材料
|
旋塞閥型號 |
閥體 |
塞子 |
填料壓蓋 |
填料 |
|
X44W-1.0C |
鑄鋼 |
鑄鋼 |
鑄鋼 |
柔性石墨 |
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
