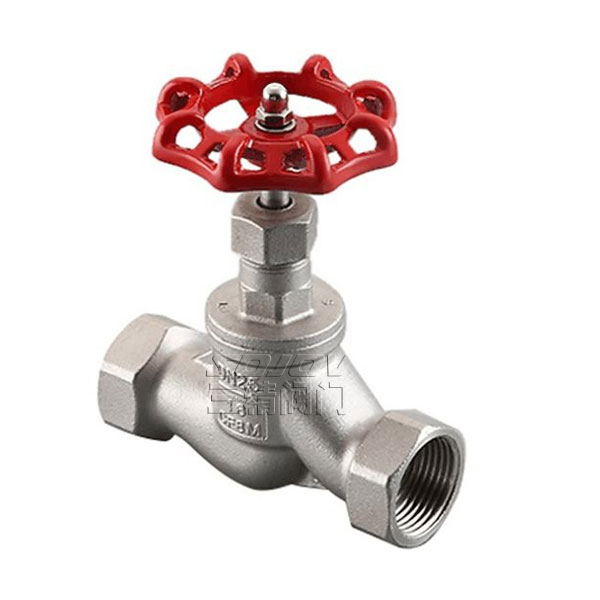

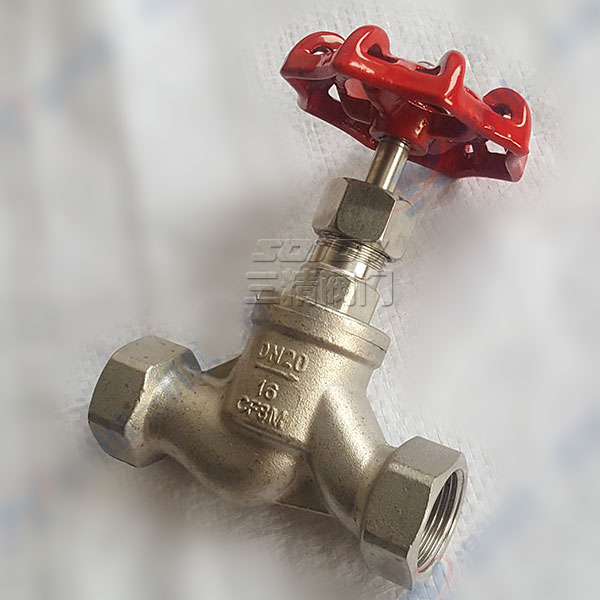

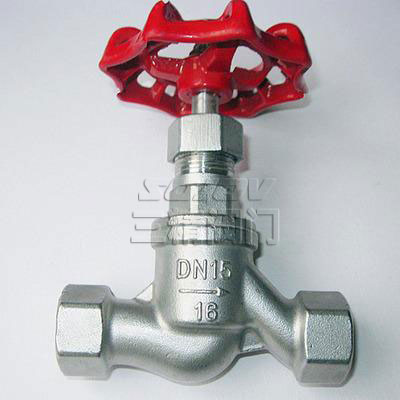

不銹鋼內螺紋截止閥
型號：J11W
公稱通徑：15MM-50MM
使用壓力：1.6MPA -4.0MPA
連接方式：螺紋連接
形式：手動
主要功能：起開關作用
使用介質：耐腐蝕介質
材質：不銹鋼
標準：機械部標準或定做非標
下一個產品：Y型鍛鋼截止閥
上一個產品：YJ41W硅黃銅氧氣截止閥
J11W不銹鋼內螺紋截止閥
|
內螺紋截止閥型號：J11W |
內螺紋截止閥公稱通徑：15MM-50MM |
內螺紋截止閥使用壓力：1.6MPA -4.0MPA |
|
內螺紋截止閥連接方式：螺紋連接 |
內螺紋截止閥 形式：手動 |
內螺紋截止閥 主要功能：起開關作用 |
|
內螺紋截止閥 使用介質：耐腐蝕介質 |
內螺紋截止閥 材質：不銹鋼 |
內螺紋截止閥標準：機械部標準或定做非標 |
不銹鋼內螺紋截止閥主要性能規范
|
型號
|
公稱壓力
|
試驗壓力PS（Mpa）
|
工作壓力PN(Mpa)
|
工作溫度
(℃) |
適用介質
|
|
|
殼體
|
密封
|
|||||
|
J11W-16
J11W-16K |
1.6
|
2.5
|
1.76
|
1.6
|
≤100
|
油類
Oil |
|
J11W-16P
|
硝酸類腐蝕性介質
|
|||||
|
J11W-16R
|
≤350
|
醋酸類腐蝕性介質
|
||||
|
J11W-16Ni
|
堿液、鹽水、海水等
|
|||||
不銹鋼內螺紋截止閥主要外形尺寸和連接尺寸：
|
公稱通徑
DN(mm) |
管螺紋
|
尺 寸 (mm)
|
|||||
|
L
|
D1
|
S
|
H
|
H1
|
D0
|
||
|
15
|
1/2
|
90
|
14
|
32
|
109
|
117
|
65
|
|
20
|
3/4
|
100
|
16
|
36
|
109
|
117
|
65
|
|
25
|
1
|
120
|
18
|
46
|
132
|
142
|
80
|
|
32
|
1/4
|
140
|
20
|
55
|
156
|
168
|
100
|
|
40
|
1/2
|
170
|
22
|
65
|
167
|
168
|
100
|
|
50
|
2
|
200
|
24
|
80
|
182
|
200
|
120
|
|
65
|
2/2
|
260
|
26
|
95
|
200
|
223
|
120
|
截止閥訂貨主要事項：
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時截止閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.glpl.com.cn】
