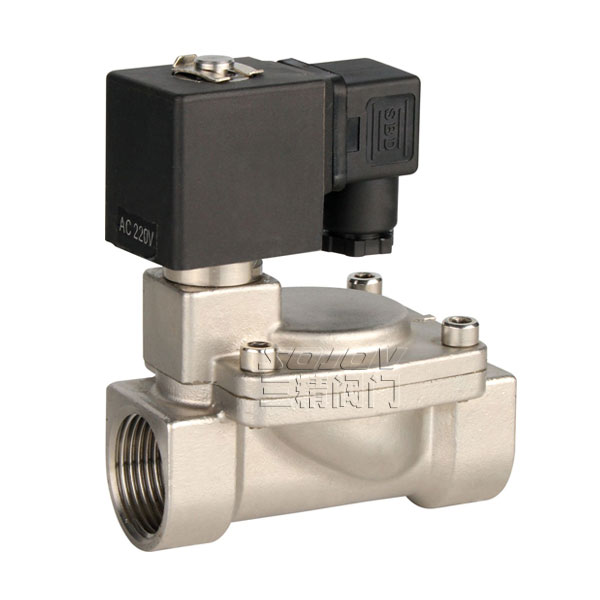

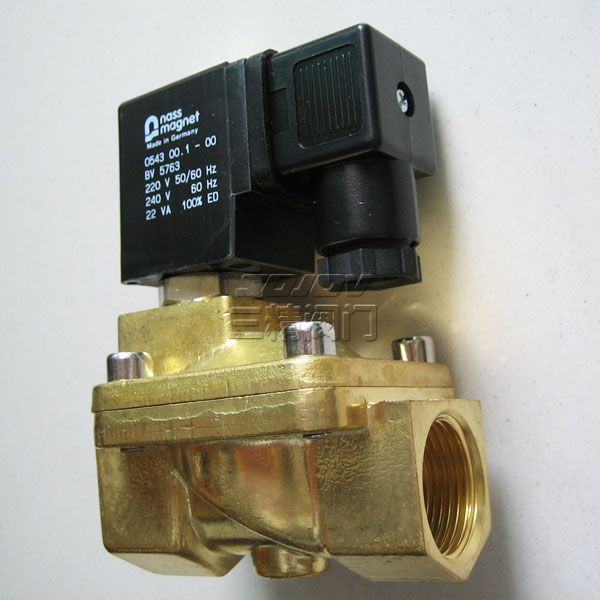

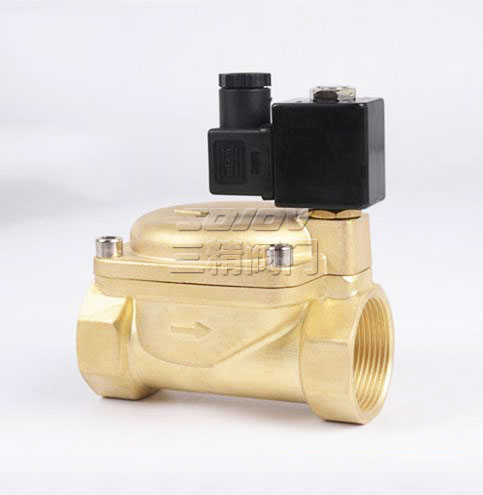

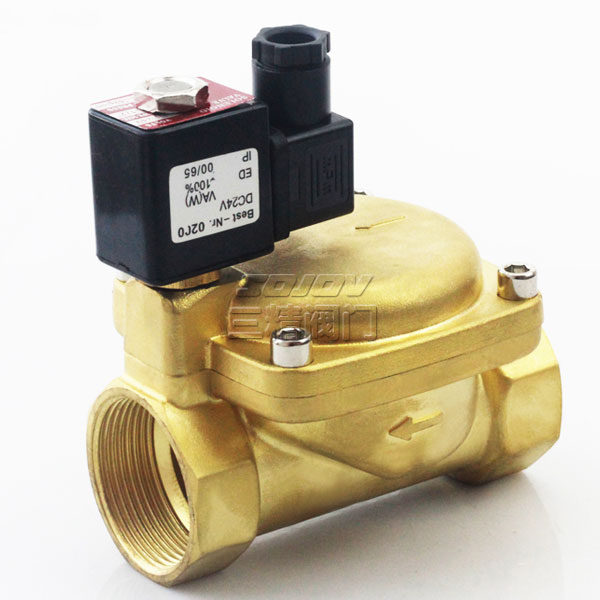

膜片式電磁閥

膜片式電磁閥用于各種常溫、常壓場合,適用于以水或液體、氣體為介質管路的自動控制；廣泛應用于環保水處理、污水處理、自來水廠、中央空調、電力、礦業、石油化工、生物制藥及機械設備等行業，是自動化控制工程、項目改造及設備配套的首選產品。

下一個產品：cs-720定時排水閥

上一個產品：2L電磁閥

分享到：

三精閥門膜片式電磁閥可定制

膜片式電磁閥產品介紹：

本電磁閥用于各種常溫、常壓場合,適用于以水或液體、氣體為介質管路的自動控制；廣泛應用于環保水處理、污水處理、自來水廠、中央空調、電力、礦業、石油化工、生物制藥及機械設備等行業，是自動化控制工程、項目改造及設備配套的首選產品。

結構特點

采用膜片式結構、對介質潔凈度要求較低閥門流量系數比普通閥提高10%采用特殊密封結構和進口合成橡膠密封無泄漏工作平穩噪音低、無水錘沖擊、無顫抖聲液體、氣體、可混合使用，更加提高電磁閥的使用范圍采用進口合成橡膠密封壽命長是同類產品的5倍以上、經受二十年長期市場考驗三精閥門制造

膜片式電磁閥技術參數

公稱通徑	15	20	25		32	40	50	65		80	100	125	150		200	250	300
流量系數（K v 值）	3.2	6	9.5		12	21	30	45		70	110	190	250		580	760	920
工作介質	液體、氣體、水及其他非腐蝕性流體
介質溫度（℃）	≤ 80							≤ 60
閥體材質	黃銅、不銹鋼、鑄鐵							鑄鐵、不銹鋼
工作壓力（Mpa）	0.03～0.8							0.1～1.0						0.15～1.0
額定電壓（V）	AC：220V·DC：24V其余規格可作特殊訂貨
功率（W）	12			15					50

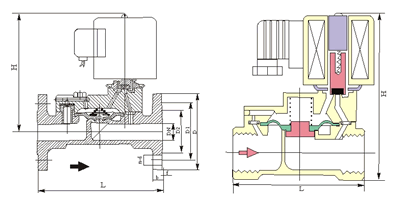

膜片式電磁閥安裝尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	內螺紋	外形尺寸		外形尺寸		法蘭尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2″	105	90
20	3/4″	114	100
25	1″	138	120	130	160	115	85	65	4-φ14	16	3
32	1-1/4″	151	137	137	180	140	100	76	4-φ18	18	3
40	1-1/2″	155	145	152	200	150	110	84	4-φ18	18	3
50	2″	187	188	152	230	165	125	99	4-φ18	20	3
65				222	290	185	145	118	4-φ18	20	3
80				239	310	200	160	132	8-φ18	20	3
100				255	350	220	180	156	8-φ18	22	3
125				416	360	250	210	184	8-φ18	22	3
150				440	400	285	240	211	8-φ22	24	3
200				443	600	340	295	266	8-φ22	24	3
250				493	750	395	350	319	12-φ22	26	3
300				549	850	445	400	370	12-φ22	26	4

特殊供貨：通酸堿性介質可選用 ZCS-P全不銹鋼電磁閥，防爆場合請選用防爆電磁閥，特殊型號標準如下。

型號	ZCS-N 帶止回功能	BZCS 帶防爆裝置	ZCS-X 帶遠程信號反饋	ZCS-K 常開電磁閥
技術說明	阻止介質倒流，省去止回閥	用于易爆易燃環境，防爆等級 EXm I/IIT 4 dIIBT 4 dIIBT 3	反饋電磁閥啟閉狀態及介質流動情況的電信號	通電關閉、斷電自動打開
