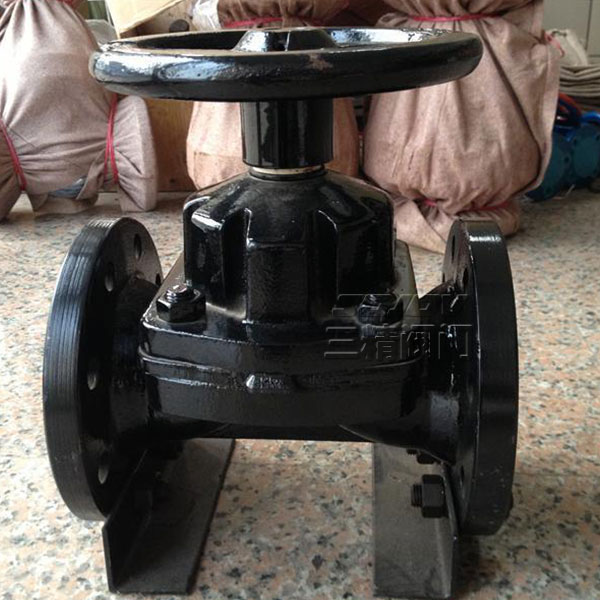

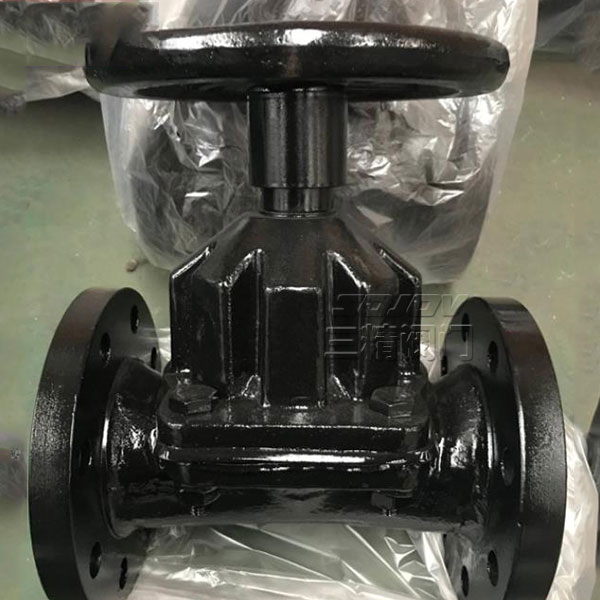

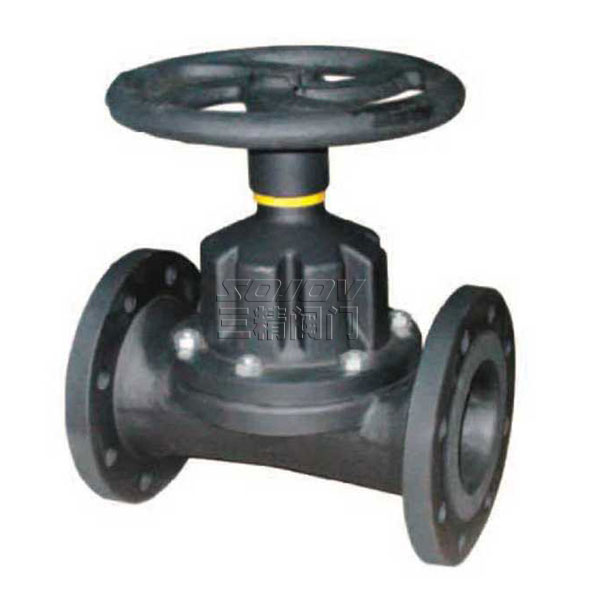

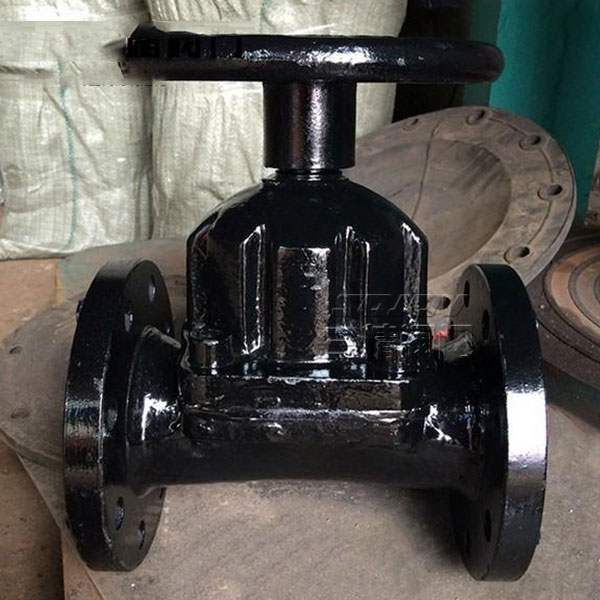

G46J直通式襯膠隔膜閥
G46J直流式襯膠隔膜閥
|
襯膠隔膜閥通徑：15MM-300MM |
襯膠隔膜閥使用壓力：1.0MPA -1.6MPA |
|
|
襯膠隔膜閥連接方式：法蘭連接 |
襯膠隔膜閥操作方式：手動 |
襯膠隔膜閥主要功能：起開關作用 |
|
襯膠隔膜閥使用介質：耐腐蝕介質 |
襯膠隔膜閥材質：外鑄鐵內襯膠 |
襯膠隔膜閥標準：機械部標準或定做非標 |
直流式襯膠隔膜閥用途
襯膠隔膜閥 專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)壓力等級：PN(MPa) 0.6 1.0 1.6
直流式襯膠隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 襯里：無襯里、橡膠 隔膜：橡膠 閥瓣：鑄鐵、碳鋼 閥桿：碳鋼、不銹鋼 手輪：鑄鐵
直流式襯膠隔膜閥測試：
襯里層：電火花檢測 試驗與檢驗按BS6755標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1
直流式襯膠隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
直流式襯膠隔膜閥主要尺寸參數：
|
DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Фd |
f |
H1 |
H2 |
D0 |
質量 |
|
20 |
1.0 |
1.0 |
117 |
105 |
75 |
4-13.5 |
2 |
150 |
162 |
- |
- |
|
25 |
127 |
115 |
85 |
4-13.5 |
2 |
150 |
162 |
120 |
3.5 |
||
|
32 |
146 |
140 |
100 |
4-17.5 |
2 |
152 |
180 |
120 |
5 |
||
|
40 |
159 |
150 |
110 |
4-17.5 |
2 |
152 |
180 |
120 |
6 |
||
|
50 |
190 |
165 |
125 |
4-17.5 |
2 |
163 |
198 |
120 |
8.5 |
||
|
65 |
216 |
185 |
145 |
4-17.5 |
2 |
205 |
227 |
230 |
16 |
||
|
80 |
254 |
200 |
160 |
8-17.5 |
2 |
220 |
252 |
230 |
22 |
||
|
100 |
305 |
220 |
180 |
8-17.5 |
2 |
262 |
300 |
280 |
32 |
||
|
125 |
0.6 |
356 |
250 |
210 |
8-17.5 |
3 |
290 |
335 |
280 |
43.5 |
|
|
150 |
406 |
285 |
240 |
8-22 |
3 |
368 |
427 |
368 |
65 |
||
|
200 |
521 |
340 |
295 |
8-22 |
3 |
410 |
470 |
483 |
112.5 |
||
|
250 |
0.4 |
635 |
395 |
350 |
12-22 |
5 |
479 |
569 |
483 |
192.5 |
|
|
300 |
749 |
445 |
400 |
12-22 |
5 |
550 |
650 |
560 |
296 |
||
|
350 |
787 |
505 |
460 |
16-22 |
5 |
550 |
650 |
560 |
- |
||
|
400 |
0.25 |
914 |
565 |
515 |
16-26 |
5 |
- |
- |
640 |
三精閥門公司訂貨須知：
一、①襯膠隔膜閥 產品名稱與型號②襯膠隔膜閥口徑③襯膠隔膜閥是否帶附件以便我們的為您正確選型④襯膠隔膜閥的使用壓力⑤襯膠隔膜閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的襯膠隔膜閥型號，請按襯膠隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關 感謝您訪問我們的網站【http://www.glpl.com.cn三精公司】
