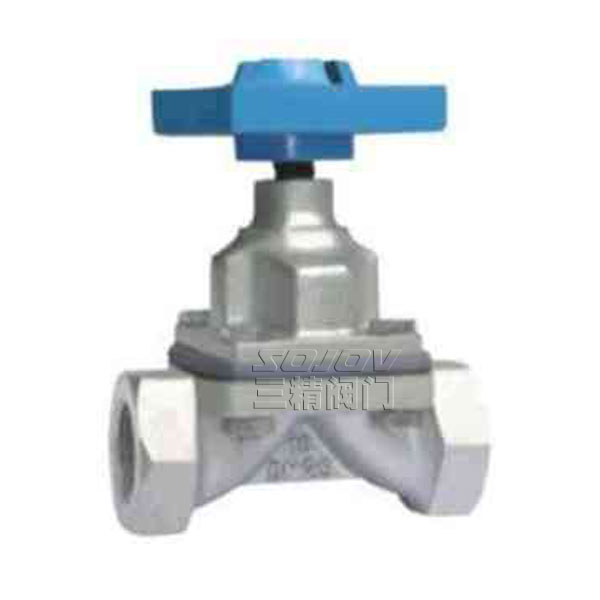

G11W內螺紋隔膜閥

G11W內螺紋隔膜閥產品名稱：內螺紋隔膜閥產品特點：設計與制造：BS5156結構長度：BS5156法蘭連接尺寸：BS4504、DIN2532、JISB2212、ANSIB16.1、ISO2004EG11W內螺紋隔膜閥

下一個產品：G6k41J氣動襯膠隔膜閥 (常開式)

上一個產品：不銹鋼三通式襯膠隔膜閥

分享到：

三精閥門 G11W內螺紋隔膜閥可定制

內螺紋隔膜閥用途：

內螺紋隔膜閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。適用溫度：≤120℃、≤150℃(按照隔膜材料)壓力等級：PN(MPa) 0.6 1.0 1.6

內螺紋隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
隔膜：橡膠
閥瓣：鑄鐵、不銹鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

內螺紋隔膜閥測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

內螺紋隔膜閥主要尺寸參數：

公稱通徑		公稱壓力 MPa	工作壓力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
DN	G	公稱壓力 MPa	工作壓力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3		1.0	254	105	32	206	246	230	16.2

三精閥門公司訂貨須知：

一、①內螺紋隔膜閥產品名稱與型號②內螺紋隔膜閥口徑③內螺紋隔膜閥是否帶附件以便我們的為您正確選型④內螺紋隔膜閥的使用壓力⑤內螺紋隔膜閥的使用介質的溫度。二、若已經由設計單位選定三精公司的內螺紋隔膜閥型號，請按內螺紋隔膜閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。感謝您訪問我們的網站【http://www.glpl.com.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
